| Количество выходов |
4 |
|---|---|
| Отображение статуса |
4 (one green LED per output) |
| Время реакции на ошибку |
≤ watchdog times |
| Выходной ток на канал |
max. 500 mA , min. 20 mA with parameter current measurement active set |
| Приводы |
When selecting actuators please ensure that the AKT2G-SDO-004-000 test pulses do not lead to actuator switching. |
| Длина кабеля между приводом и клеммой |
unshielded max. 100 m shielded max. 100 m |
| Сечение провода |
min. 0.75 mm2 |
| Входной образ процесса |
6 bytes |
| Выходной образ процесса |
6 bytes |
| АКТ2Г-СДО-004-000 Напряжение питания (ЗСНН) |
24 VDC (–15%/+20%) |
| Потребление тока через E-bus |
approx. 221 mA |
| Рассеиваемая мощность терминала |
typically 2 W |
| Электрическая изоляция (между каналами и E-шиной) |
yes |
| Напряжение изоляции (между каналами и шиной E-bus при обычных условиях эксплуатации) |
insulation tested with 500 VDC |
| Размеры (Ш х В х Г) |
24mm x 100mm x 68mm |
| Масса |
approx. 100 g |
| Допустимая температура окружающей среды (транспортировка/хранение) |
-40°C to +70°C |
| Допустимая влажность воздуха |
5% to 95% , non-condensing |
| Допустимое давление воздуха (эксплуатация/хранение/транспортировка) |
750 hPa to 1100 hPa (this corresponds to a height of approx. -690 m to 2450 m over sea level assuming an international standard atmosphere) |
| Климатическая категория по EN 60721-3-3 |
3K3 (the deviation from 3K3 is possible only with optimal environmental conditions and also applies only to the technical data which are specified differently in this documentation) |
| Допустимый уровень загрязнения согласно EN 60664-1. |
level of contamination 2 (comply with the section Safety I/O Maintenance) |
| Недопустимые условия эксплуатации |
safety terminals must not be used under the following operating conditions: under the influence of ionizing radiation (that exceeds the level of the natural environmental radiation) in corrosive environments in an environment that leads to unacceptable soiling of the Bus Terminal |
| ЭМС устойчивость/излучение |
conforms to EN 61000-6-2 / EN 61000-6-4 |
| Устойчивость к вибрации/ударам |
conforms to EN 60068-2-6 / EN 60068-2-27 |
| Потрясения |
15 g with pulse duration 11 ms in all three axes |
| Класс защиты |
IP20 |
| Разрешенная рабочая среда |
In the control cabinet or terminal box , with minimum protection class IP54 according to IEC 60529 |
| Допустимое положение установки |
see section Installation position and minimum distances |
| Разрешения |
CE , cULus |

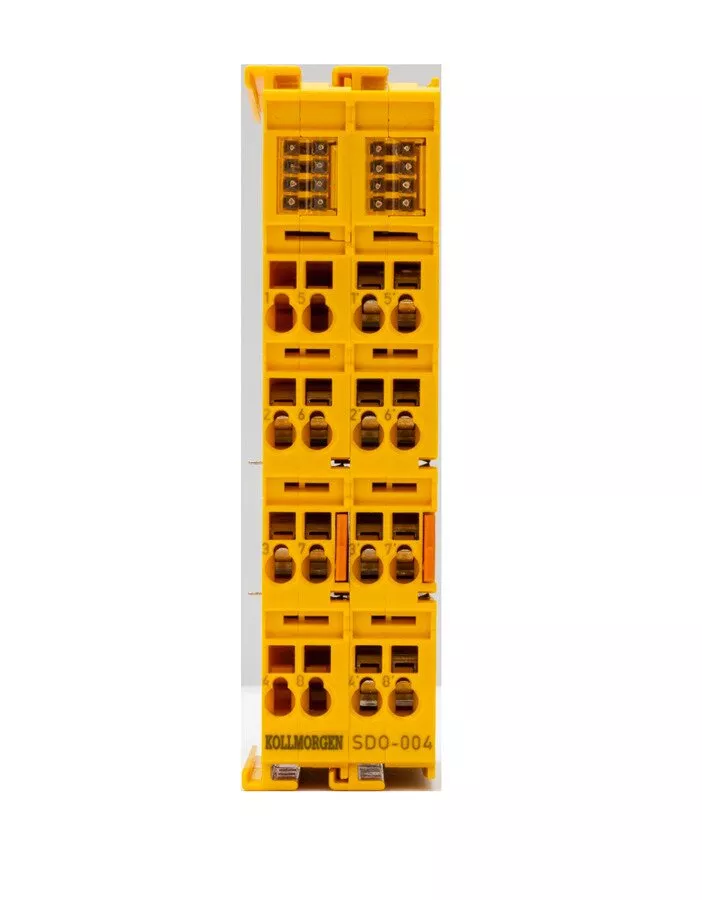

Kollmorgen AKT2G-SDO-004-000
Безопасная выходная клемма с цифровыми выходами для подключения устройств с максимальным током 0 5 А (24 В постоянного тока). Терминал имеет 4 выхода повышенной безопасности и соответствует стандартам IEC 61508:2010 SIL 3 DIN EN ISO 13849-1:2015 (Cat 4 PL e) UL508 UL1998 и UL991.
Пожалуйста обратитесь к веб-справке KAS для получения важной информации о применении и использовании клемм ввода-вывода с классом безопасности.
- 4 fail-safe outputs
Характеристики
